型鋼****軋機的水平輥和垂直輾在同一垂直平面內，可實現軋件在高度和寬度方向同時軋制，如生產大型工字鋼的專用軋機，其典型輥系布置如圖5-5所示。

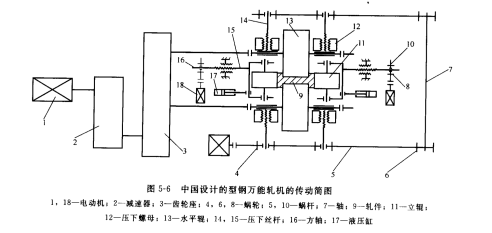

普通型鋼****軋機是在普通二輥軋機的基礎上發展起來的。圖5-6 所示為一臺中國設計的型鋼****軋機的傳動簡圖，用于軋制軌梁和大型 H型鋼的****軋機，此軋機有主動的水平軋輾，還有非傳動的立輾。立輾和水平輥在同一垂直平面內，為能在水平輾軸承座間放置立輥及其軸承座，水平輥的輥頸很小，立輾的開口度由蝸輪蝸桿機構調整，其蝸輪裝在側壓螺絲的方頭上，其水平輾直徑為帆800～900mm，開口度為140～900mm。較大軋制力水平輥為10000kN，立輥為6000kN，軋制速度為 0.4～9m/s。機架為閉式機架。上下水平輥的壓下裝置為電動，而且上、下輥的兩套壓下裝置間用機械聯鎖同步;立輥側壓進裝置也為電動。上水平輥及立輥均采用液壓平衡裝置。
